プラント向け中央監視システムとは

・PCを使い、工場内の状態を監視・制御するシステムです。
・グラフィカルな監視画面のほか、警報表示、トレンドグラフ表示、帳票機能など多彩な機能を有し、PC1台で工場の状態把握、操作、記録、帳票作成までを網羅することが可能です。
・GOT(三菱製タッチパネル)をシステムに組み込み、中央監視室以外からの操作や監視を導入することが可能です。
・PCを複数使用し、冗長性を持たせることが可能です。
・各機能はお客様のご要望に応じて多様なカスタマイズが可能です。
・zenonやFAPanelなど各種SCADAソフトに対応可能です。

機能一覧



画像 機能 説明

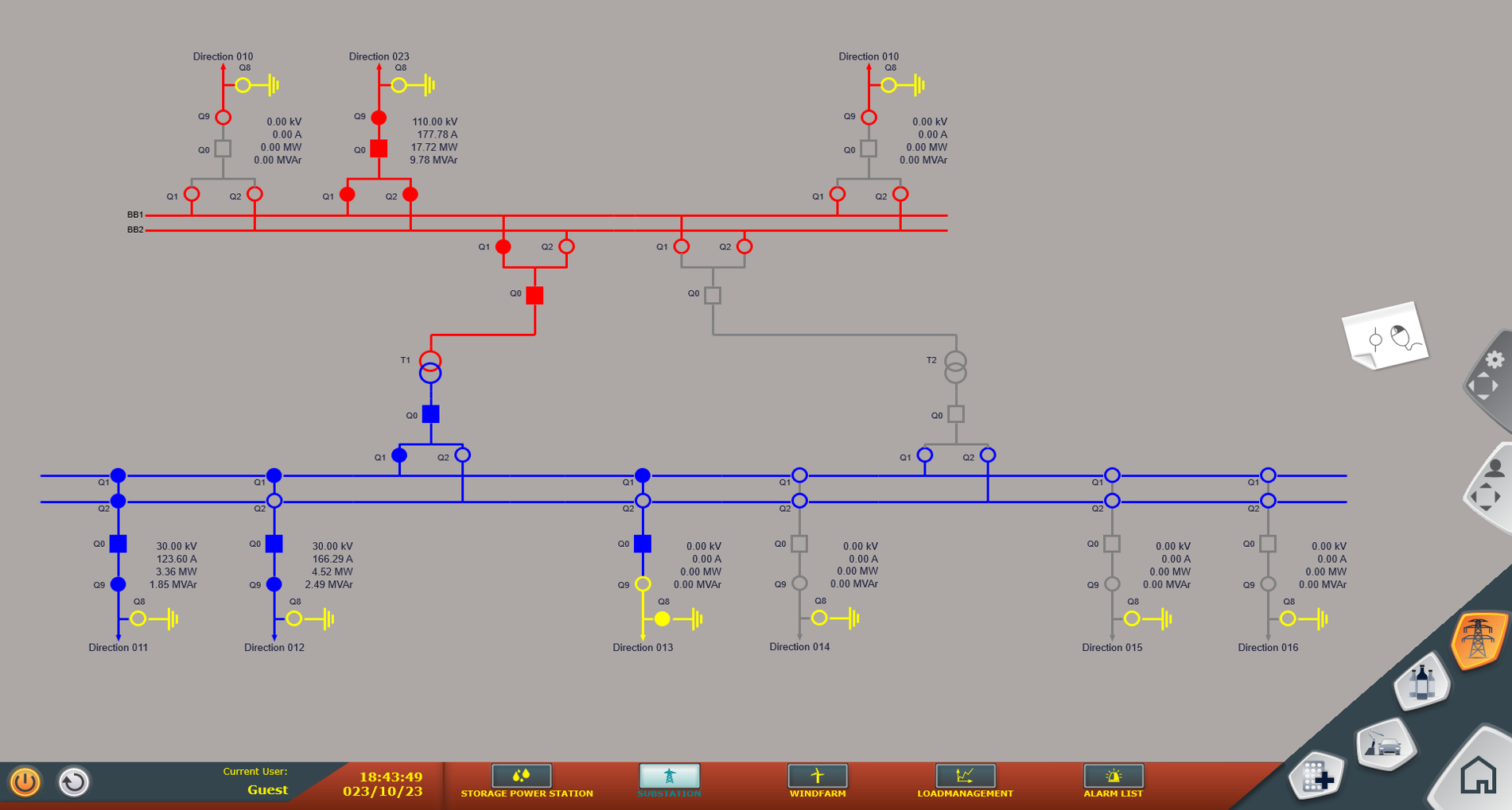

1  グラフィック機能-設備監視  設備ごとに機器の運転状態・警報状態、アナログ計測値を表示し、監視することが可能です。
2

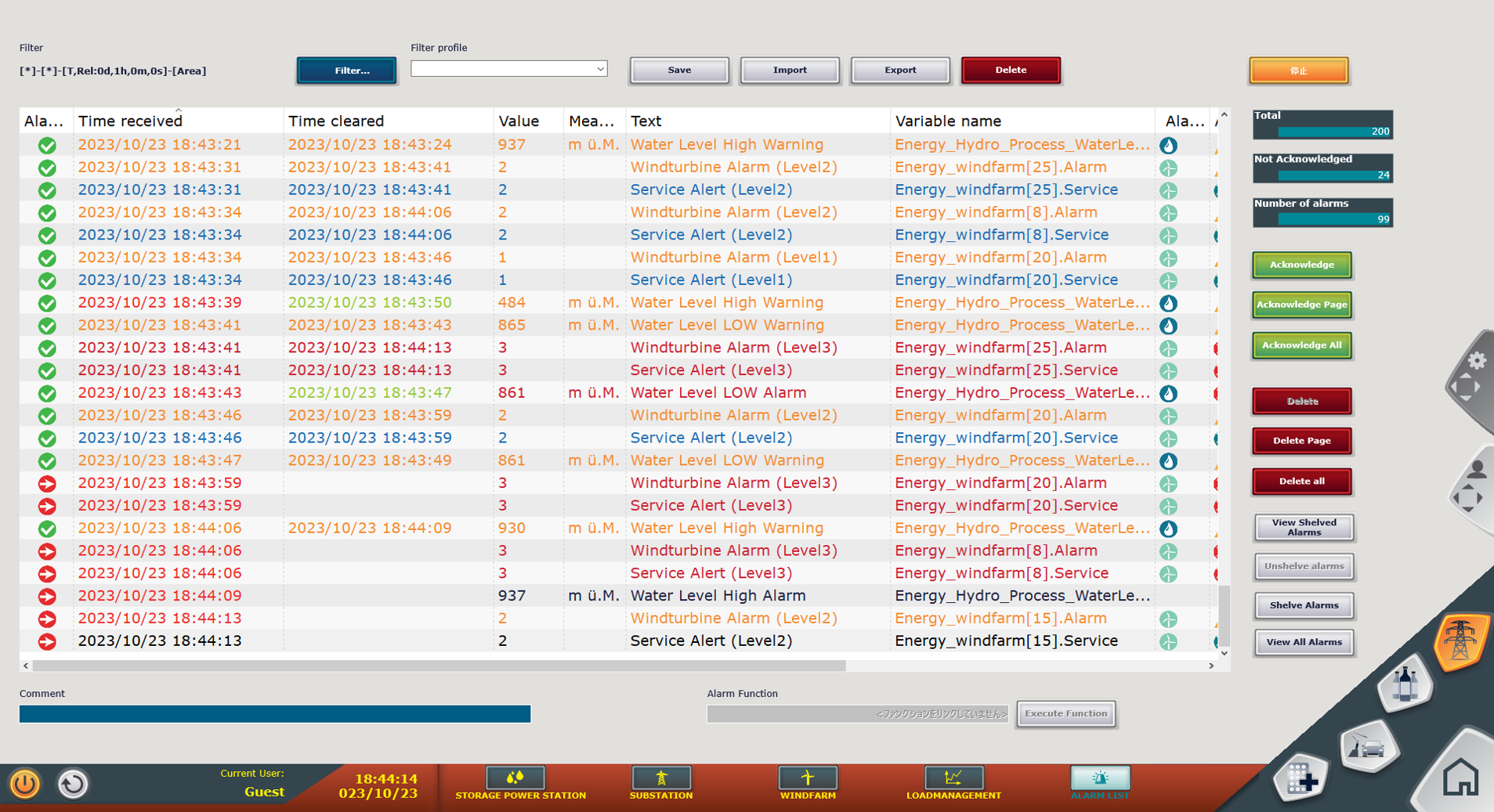

3  設備の状態/警報監視機能  設備の稼働状態、警報状態を一覧で表示し、閲覧することが可能です。
4

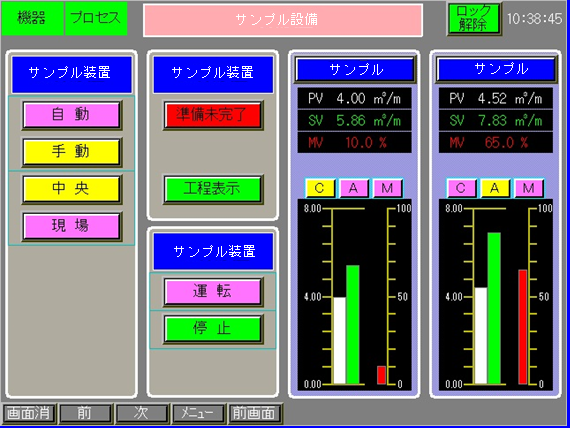

5  設備への発停機能  設備への運転、停止、保守操作を実行することが可能です。
 グループ設定、スケジュール設定によりグループ発停、スケジュール発停も可能です。

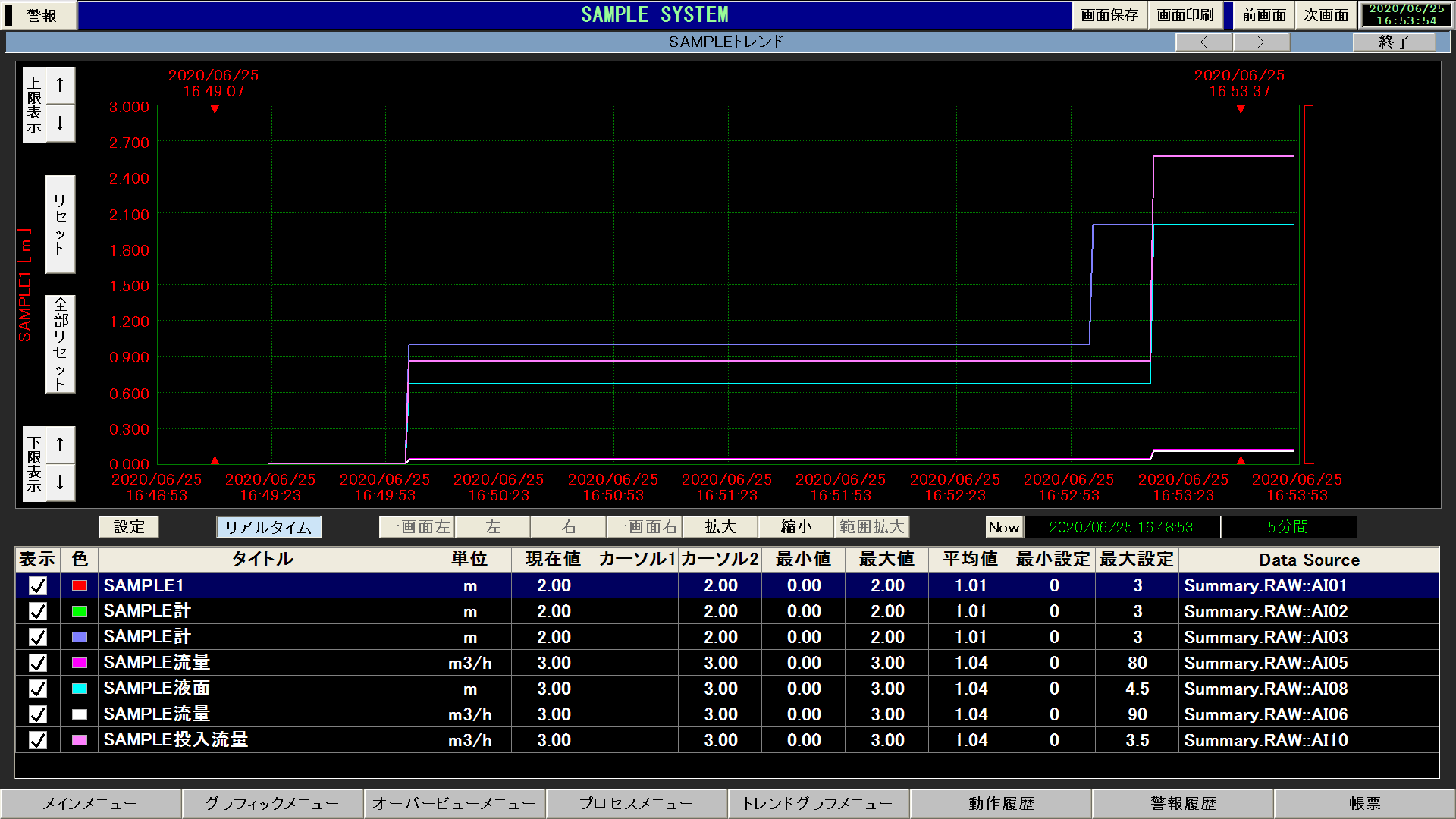

6  計測機器のデータ収集/集計機能  計測値のトレンドグラフ表示が可能です。

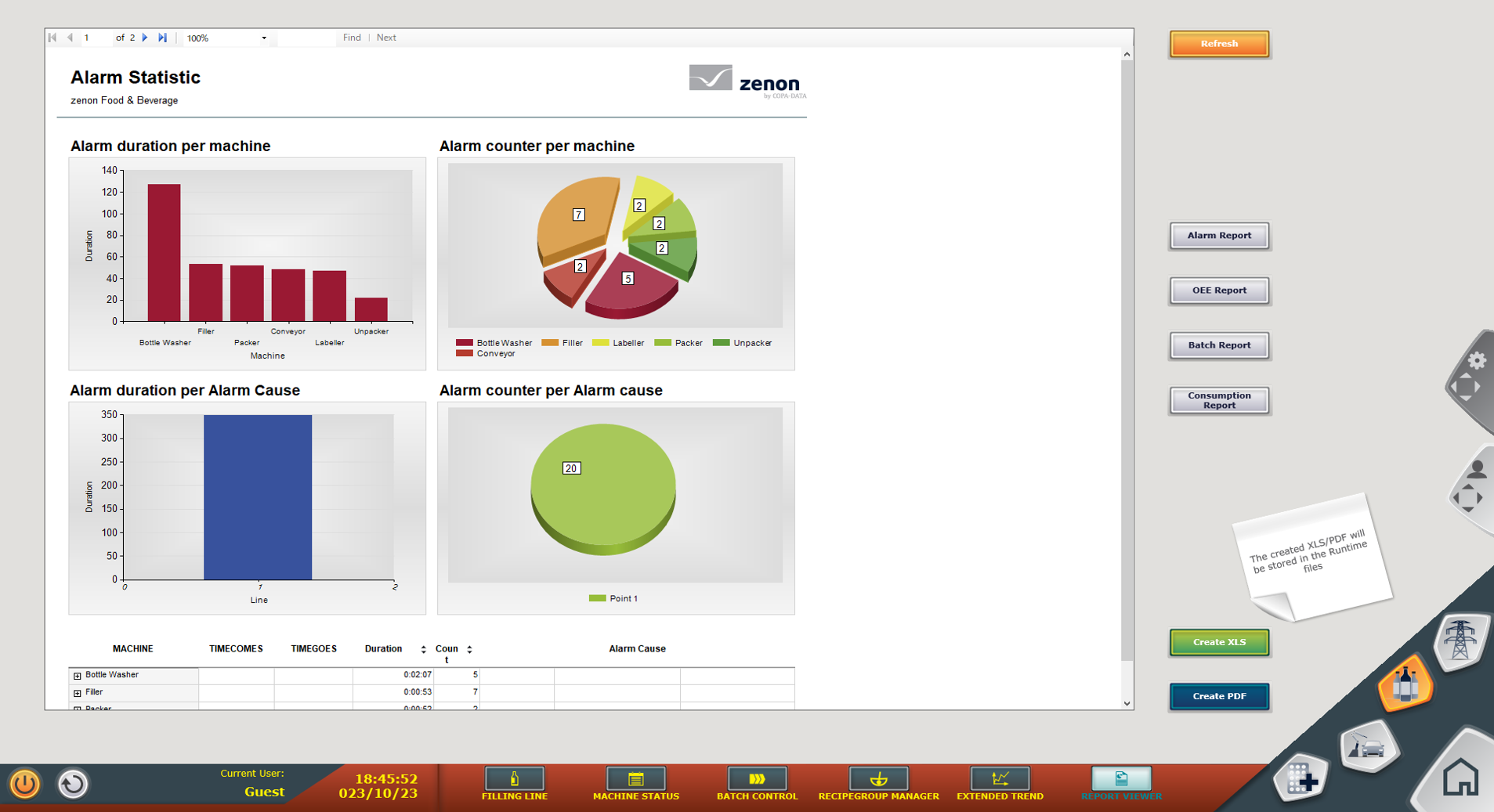

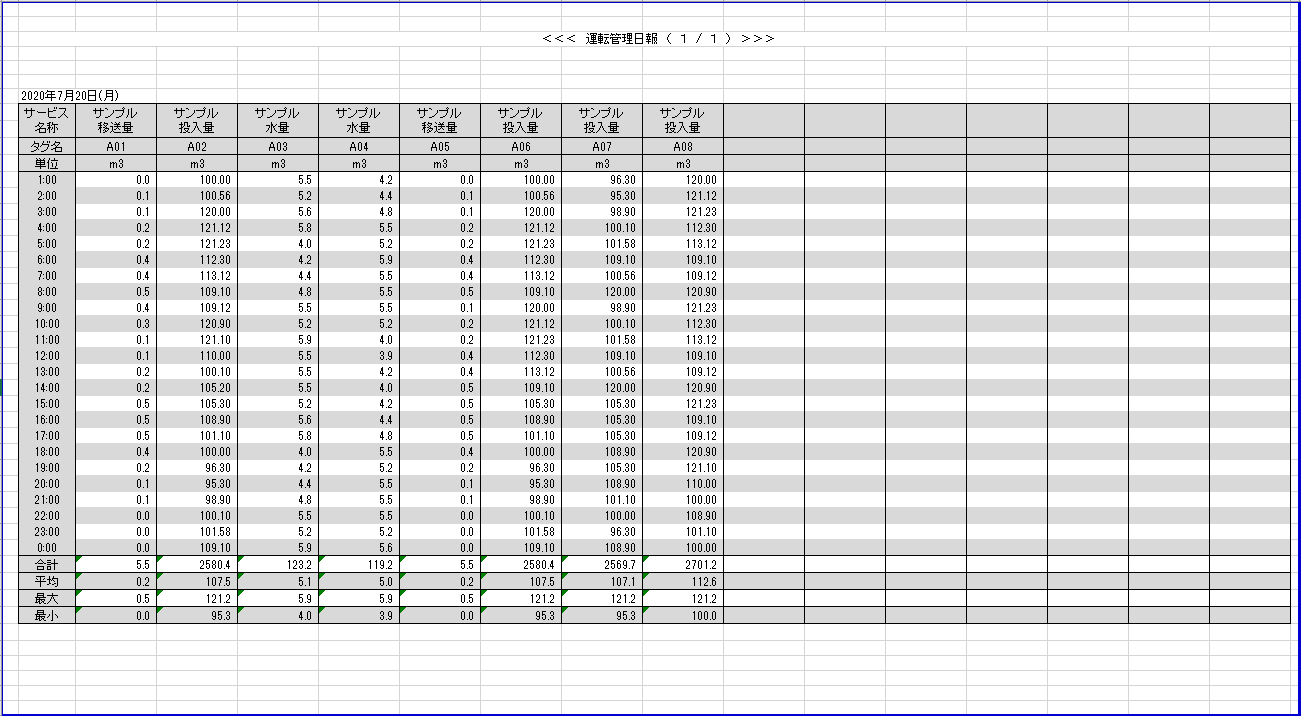

7  帳票機能(日/月/年報・年度報)  計測値データから集計を行い、帳票の作成が可能です。

GOTを導入した監視/制御

・タッチパネル上でも、パソコンを使用した中央監視システムと同等の監視・制御を実施することが可能です。

機能一覧



画像 機能 説明

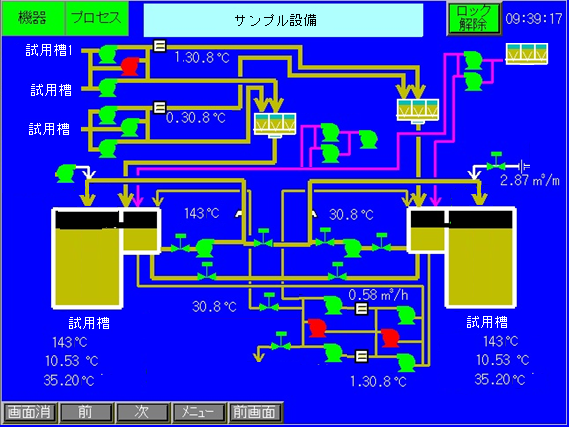

1  グラフィック機能-設備監視  設備ごとに機器の運転状態・警報状態、アナログ計測値を表示し、監視することが可能です。

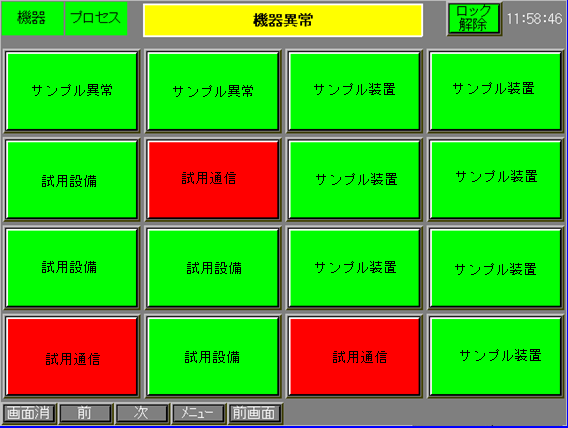

2  警報監視機能  設備の警報状態を一覧で表示し、閲覧することが可能です。
3  設備への発停機能  設備への運転、停止、保守操作を実行することが可能です。

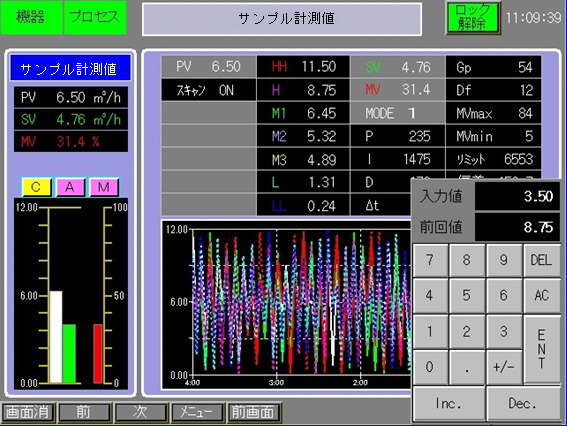

4  計測機器のデータ収集/集計機能  計測値のトレンドグラフ表示が可能です。

プラント向け中央監視システム導入のメリット

・中央監視システムの導入により、工場内の状態の確認、操作を容易にします。
・PCと周辺機器を中心に構成されており、低コスト・省スペースでの導入が可能です。
・ご予算や工場の規模、ご要望に応じて様々な機器構成・機能構成を選択できます。
・電力デマンド機能など多数の機能・オプションを選択できます。
・幅広い機種のシーケンサとの通信に対応しています。

GOT導入のメリット

・操作盤の小型化、配線でのコスト削減によりコストダウンが見込めます。
・操作盤の標準化が可能です。
・I/Oの変更等を簡易に行うことが可能です。

最適なSCADAを提案

・ご予算やシステムの規模、ご希望の機能に応じて使用するSCADAを選定しご提案します。

SCADA グラフィック トレンド
グラフ
警報 動作
履歴
操作
履歴
オーバー
ビュー1
電力
デマンド
パラメータ
設定
タイマー
設定
故障/交換予測 帳票 メール
通知
スケジュール
運転設定
生産分析
機能
設備
監視
電力
系統図
システム
状態
インター
ロック
発生中 履歴 機器
稼働時間
電流値 周波数
FAPanel
SA1 × × × × × × × × × ×
GOT × × × × × × × × × ×
ASMOS × × × × × × × ×
WebAccess × × × × × × × × × × × ×
Intouch × × × × × × × × × × × × × × × × ×
zenon

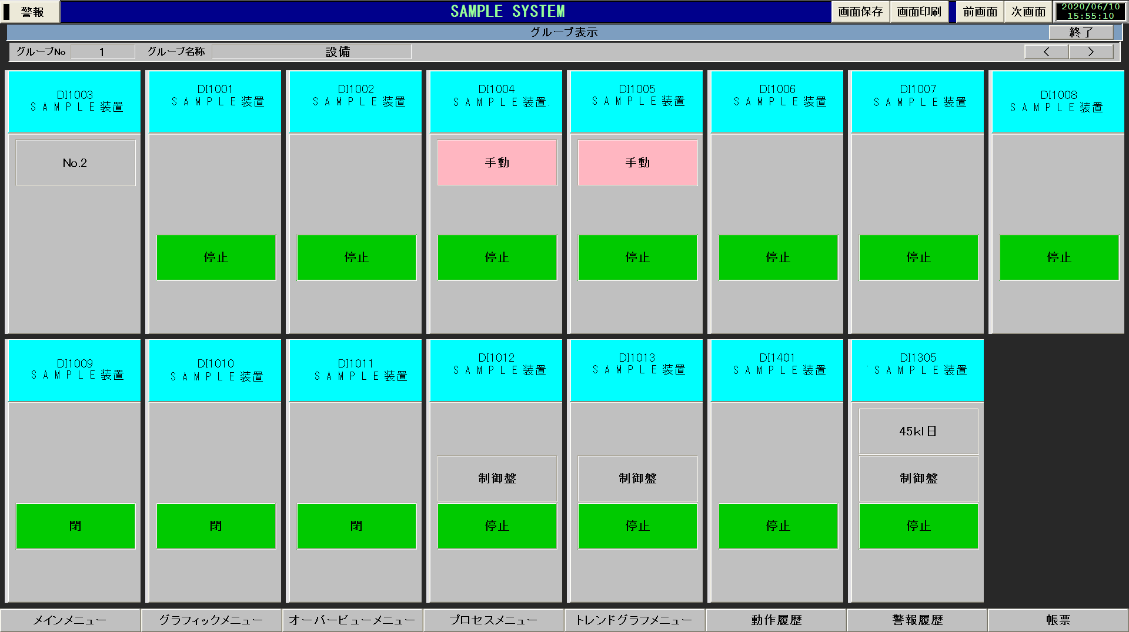

1:オーバービュー(デジタル/アナログ表示)

導入実績

・水処理場向け中央監視システム
・食品工場向け中央監視/トレーサビリティシステム
・リサイクル工場向け中央監視システム
・製薬会社向けDI対応システム
