BAシステム
ビル・工場建屋内設備の中央監視システムとは
受変電/熱源/空調/給排気/衛生設備などのビル・工場建屋内の監視制御を行います。
ビル・工場設備運営に必要な監視データをリアルタイムにPCモニタに表示するシステムです。
機能一覧
| 画像 | 機能 | 説明 |
|---|---|---|

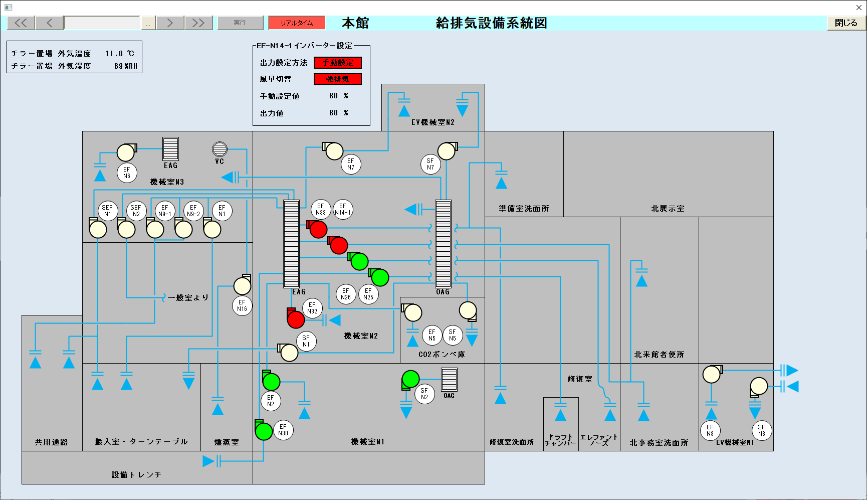

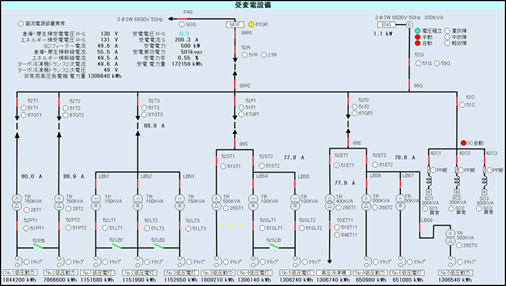

| 1 | グラフィック機能-設備監視 | 設備ごとに機器の運転状態・警報状態、アナログ計測値を表示し、監視することが可能です。 |

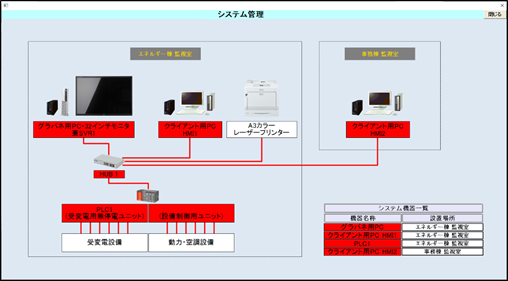

| 2 | グラフィック機能-システム状態 | システム上の機器の通信状態を表示し、監視することが可能です。 |
| 3 | 設備の状態/警報監視機能 | 設備の稼働状態、警報状態を一覧で表示し、閲覧することが可能です。 |

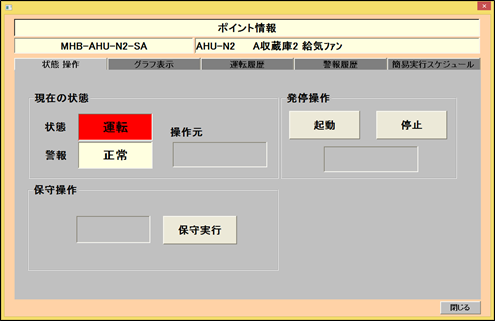

| 4 | 設備への発停機能 |
設備への運転、停止、保守操作を実行することが可能です。 グループ設定、スケジュール設定によりグループ発停、スケジュール発停も可能です。 |
| 5 | ||
| 6 | 計測機器のデータ収集/集計機能 | 計測値のトレンドグラフ表示が可能です。 |

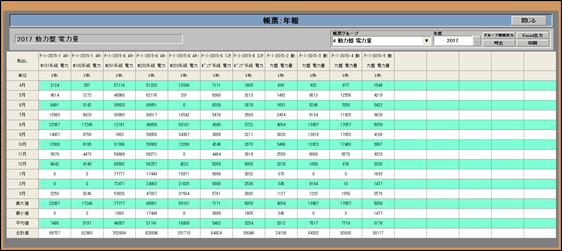

| 7 | 帳票機能(日/月/年報・年度報) | 計測値データから集計を行い、帳票の作成が可能です。 |

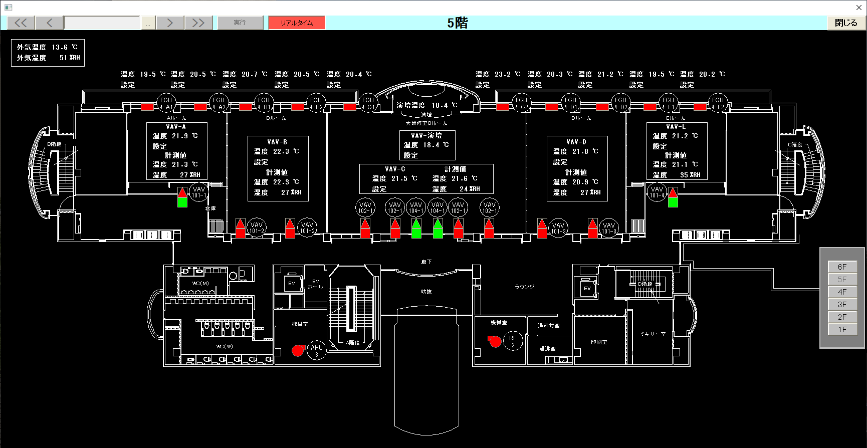

| 8 | 平面図表示機能 | 平面図を用いて機器の運転状態・警報状態、アナログ計測値を表示し、監視することが可能です。 |
| 9 |
機器構成

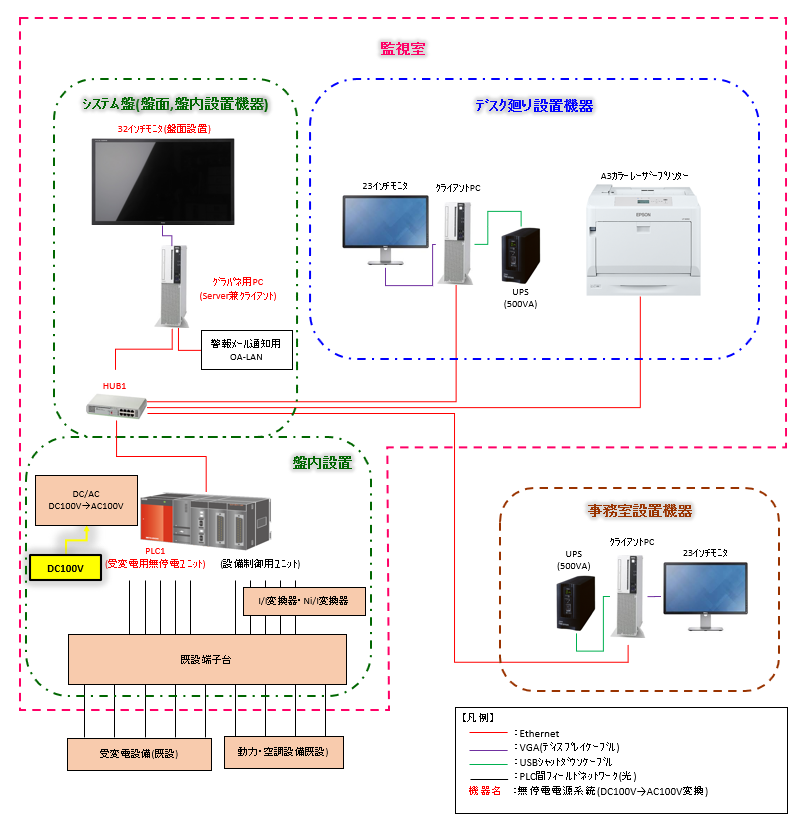

・右記の例では、PC3台が存在します。
・クライアントPCでは設備監視画面、トレンドグラフ画面、警報一覧画面等を表示し、オペレータに稼働情報を表示します。

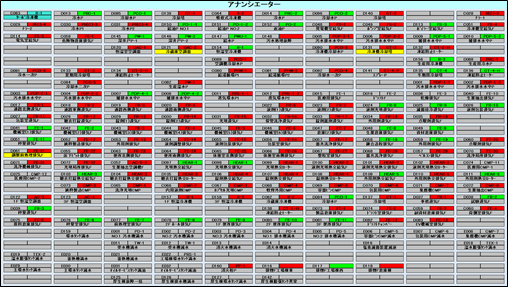

・グラパネ用PC(Server兼クライアント)ではデータ入出力装置(PLC)との通信を実行し、データの収集を行います。また、アナンシエーター(設備の稼働、警報状態一覧表示)画面を盤面設置モニタに表示します。
・その他、ご要望に応じて柔軟な構成で開発可能です。
対応ネットワーク
・BACnet
・LonWorks
ビル管理システムの導入実績
・美術館向けビル管理システム
・製薬工場向けビル管理システム
